引紙水針、引紙割刀

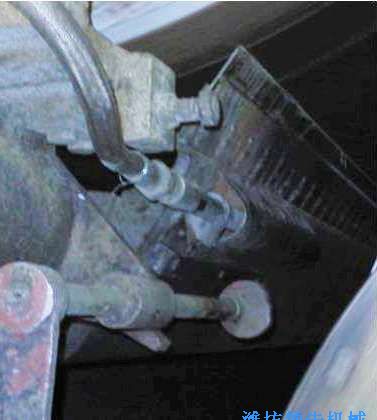

烘干部真空引紙器
窄紙尾在各個烘缸間進行傳遞的引紙機構
u引紙時，小刮刀動作靠在岀紙缸面上，由小刮刀及輔助氣刀將紙 尾剝離缸面，壓縮空氣經一系列噴嘴產生氣流，使引紙板與紙面之間產生真空， 將紙尾吸附在引紙板上運行至下一區間，引紙完成后該機構關閉氣源，小刮刀離開缸面。
另一側安裝于刮刀體上的引紙機構產生氣流控制紙尾緊貼烘缸運行，引紙完成后氣源關閉。
整個引紙過程由自動化控制程序操縱執行機構完成。從而使紙紙徹底擺脫了引紙繩的束縛。

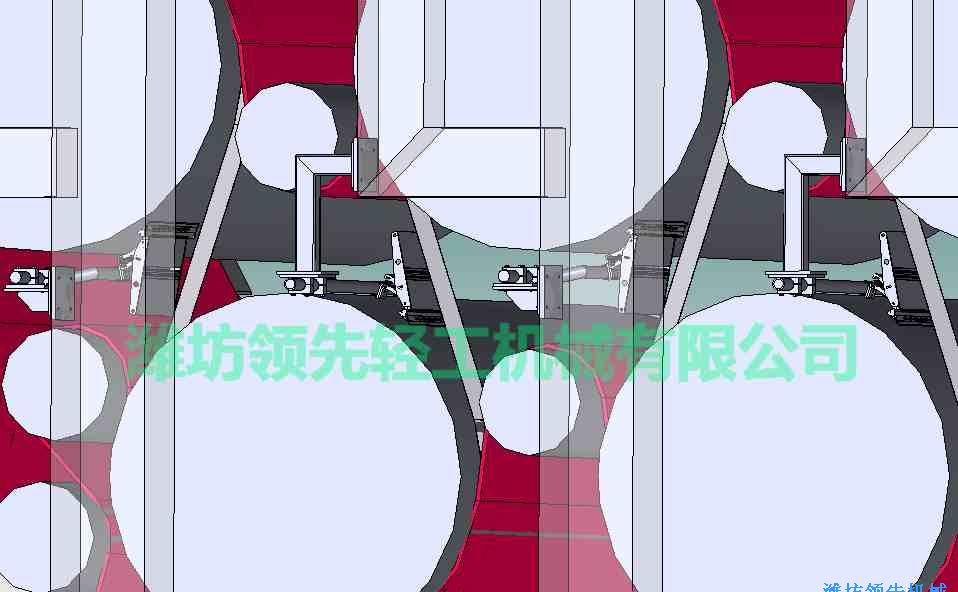

新的烘干部雙掛網無繩引紙(下圖)
